Nasazení manžety na brzdový pístek

Příspěvek od Jenda » stř bře 25, 2015 16:38

Jak nasadit manžetu brzdového pístku zároveň do třmene i na pístek?
(odzkoušeno na R216RF zadní kotoučová brzda)
dlouho jsem zkoušel, až jsem vykoumal následující postup:
1/ manžetu nasadíme do drážky ve třmenu

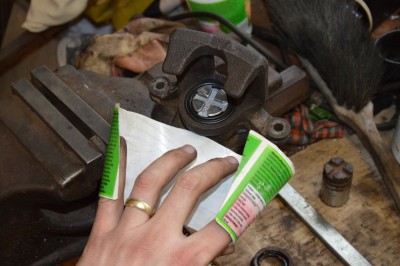

2/ z kelímku (můj je od jakési instantní polévky, má tlustší stěnu než je od jogurtu) si srolujeme trubičku
3/ srolovanou trubičku vsuneme do manžety, která je již ve třmenu
3/ trubičku uvolníme a ona se nám roztáhne do průměru manžety
4/ trubičku trochu vytáhneme, aby se spodní hrana trubičky mohla roztáhnout v manžetě
5/ vložíme do trubičky brzdový pístek
6/ zatlačíme pístek až dolů, popřípadě trubičku trochu rozrolujeme aby pístek prošel
7/ poté vytáhneme trubičku z manžety a manžeta zůstane na pístku
8/ manžetu usadíme do drážky v pístku a pístek dotlačíme do dna, či našroubujeme na samostav ručky

:-)
na to jsem přišel ouplně sám
Přílohy

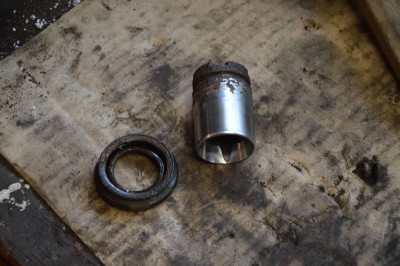

starý pístek a stará manžeta

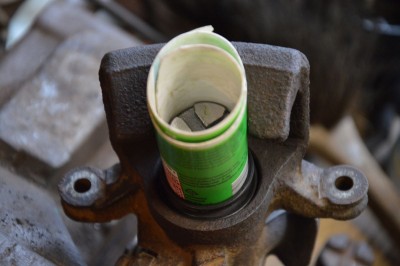

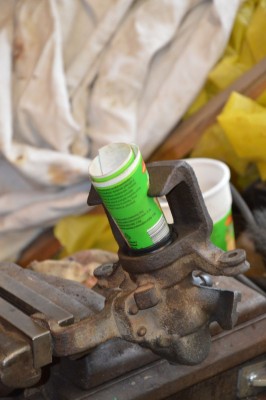

trubička vsazená v manžetě a již mírně roztažená

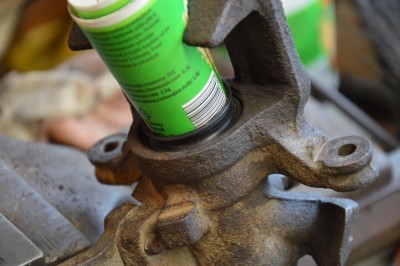

vložíme pístek (sorry při focení byl nový již uvnitř)

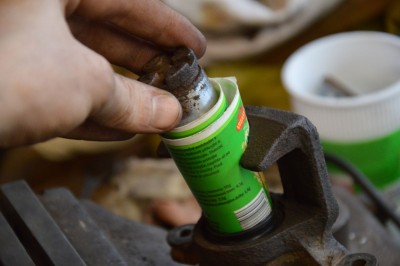

pístek zatlačit co nejhlouběji
sundat trubičku

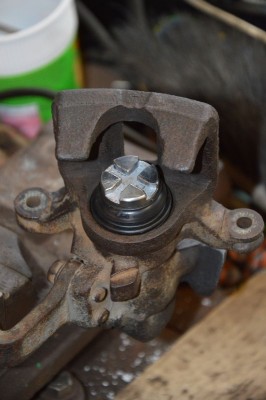

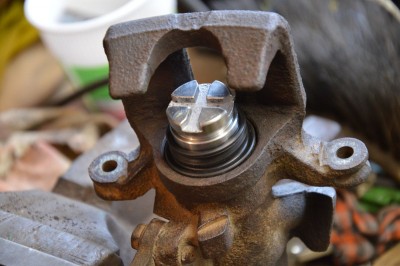

a manžetu usadit do drážky v pístku
a tu je rozvinutý kelímek... polívka nevím jak chtunala
Rover 216Si, 82kW, r.v. 1997; 2011...
Rover SD1; 2300; six-cylinder engine - inline - MKII. 88kW; 2013 - dlouholetý repas
Roversd1.cz start 2015 ...bohužel konec záhy - web napadnut, adresu držím.
Rover 75 CDT r.v. 2002 2015-...

Uživatelský avatar
Trunda
Site Admin
Příspěvky: 17052
Registrován: pon lis 12, 2007 9:33
Bydliště: Morava

Re: Nasazení manžety na brzdový pístek

Příspěvek od Trunda » stř bře 25, 2015 18:52

Kurnik, ty snad ani nejsi brácha :lol: ... tudle jsem se s tím mordoval a tohle mě nenapadlo ;-) Šikula mir:
... I love K-SERIES ;-) ... 4 ... 6 cylinders.... it doesn't matter ;-)

Kupéčko - Rover 216 Coupe -> 218VVC, 1997 - Článek | Labuťka - Rover 416si Tourer, 1998 - Profil | MG ZT-T 190, 2002 - Článek | MG ZR 160, 2002 - Už je doma, ale ...
Obrázek

Karel825
Příspěvky: 1869
Registrován: čtv črc 16, 2009 16:28
Bydliště: skoro Přerov

Re: Nasazení manžety na brzdový pístek

Příspěvek od Karel825 » sob srp 08, 2015 14:43

Včera jsme tento postup úspěšně použili s Jarkem při výměně pístků na mém kupéčku. Hodně záleží na síle materiálu, který se použije na "vyrobení " ruličky, musí být trochu tvrdší, jinak se manžeta málo roztáhne a nejde dobře vložit pístek mir:
Všechna svá auta jsem prodal,takže momentálně bez Roveru!

dědula
Příspěvky: 385
Registrován: sob srp 15, 2009 19:12
Bydliště: Brno

Re: Nasazení manžety na brzdový pístek

Příspěvek od dědula » sob srp 08, 2015 16:39

Ano,to si nacvičil minulý měsíc na ZR a některá slova byla parádně vyjmenovaná.Ale podařilo se :D
R75 1.8T,MG ZR 160
R200 1.4i/prodáno/

Jenda
Příspěvky: 1308
Registrován: úte čer 28, 2011 23:09
Bydliště: Pozořice u Brna(občas Boršov)

Re: Nasazení manžety na brzdový pístek

Příspěvek od Jenda » pon srp 10, 2015 16:08

je mi potěšením, že můj nápad se uchytil :-)
Rover 216Si, 82kW, r.v. 1997; 2011...
Rover SD1; 2300; six-cylinder engine - inline - MKII. 88kW; 2013 - dlouholetý repas
Roversd1.cz start 2015 ...bohužel konec záhy - web napadnut, adresu držím.
Rover 75 CDT r.v. 2002 2015-...

JK Mini
Příspěvky: 315
Registrován: pon úno 25, 2013 20:53
Bydliště: Plzeň

Re: Nasazení manžety na brzdový pístek

Příspěvek od JK Mini » stř srp 12, 2015 20:39

Nešimnul jsem si toho návodu,je to šikovný. met:
Já nasadil manžetu na spodek pístku(všechno pěkně promazaný brzdovkou) a i spístkem naladil manžetu do hranky,kam patří.Pak jen zatlačil a je tam.U třmenu s "ručkou" uvnitř zatáčet a tlačit.
MG ZT-T 25K4F 140 kW 245 Nm.
Mini SPI 1995 -> 18K4K 118 kW 174Nm?

Uživatelský avatar
Trunda
Site Admin
Příspěvky: 17052
Registrován: pon lis 12, 2007 9:33
Bydliště: Morava

Re: Nasazení manžety na brzdový pístek

Příspěvek od Trunda » sob bře 19, 2016 16:42

Dnes jsem v praxi vyzkoušel řekl bych ještě efektivnější fígl na to, jak navléknout manžetu na brzdový píst.
Nasadíte manžetu do třmenu, píst máznete a přiložíte, respektive namáčknete na otvor do manžety. Rukou to na tom normálně přidržíte. Pak na povolený odvzdušňovák nasadíte pumpičku a případně někdo druhý jemně pumpičkou natlakuje. Manžeta se pěkně nafoukne (bacha ať to nepřeženete :-D) a naskočí na píst :-) Během pár sekund není co řešit. Čubrněl jsem jak to bylo snadné a díky tomu pak není problém píst vyměnit i s třmenem pořád napojeným na zamáčknuté hadici na autě ;-)

Na video, kterým jsem se inspiroval, jsem tudle natrefil nějak shodou okolností:

cca 14. minuta...

... I love K-SERIES ;-) ... 4 ... 6 cylinders.... it doesn't matter ;-)

Kupéčko - Rover 216 Coupe -> 218VVC, 1997 - Článek | Labuťka - Rover 416si Tourer, 1998 - Profil | MG ZT-T 190, 2002 - Článek | MG ZR 160, 2002 - Už je doma, ale ...
Obrázek

Uživatelský avatar
kptHergot
Příspěvky: 291
Registrován: úte říj 05, 2010 10:44
Bydliště: Frýdek Místek

Re: Nasazení manžety na brzdový pístek

Příspěvek od kptHergot » sob bře 19, 2016 19:12

Trunda píše: . . . píst máznete olejem . . . .
tak tohle se na brzdách rozhodně nedělá :roll:
hadraplán MGF 1.8 VVC
Rover 75 2.0 V6 - v péči když je nemocná

Uživatelský avatar
Trunda
Site Admin
Příspěvky: 17052
Registrován: pon lis 12, 2007 9:33
Bydliště: Morava

Re: Nasazení manžety na brzdový pístek

Příspěvek od Trunda » sob bře 19, 2016 19:30

OK
... I love K-SERIES ;-) ... 4 ... 6 cylinders.... it doesn't matter ;-)

Kupéčko - Rover 216 Coupe -> 218VVC, 1997 - Článek | Labuťka - Rover 416si Tourer, 1998 - Profil | MG ZT-T 190, 2002 - Článek | MG ZR 160, 2002 - Už je doma, ale ...
Obrázek

Uživatelský avatar
KDB
Příspěvky: 2063
Registrován: úte úno 26, 2008 21:41
Bydliště: Křivoklátsko

Re: Nasazení manžety na brzdový pístek

Příspěvek od KDB » sob bře 19, 2016 21:30

Jsou na to maziva na neropné bázi.
MGF, Tourer, RR P38,R75, MGF Trophy, Rover 200 BRM, Rover 827 Coupe, 827 Sedan, BMW 320 cabrio,XK8 , Škoda Felicia(60´), 1000(64) + 1100(67)MB, 110R(70,71,72,78,80), Garde(83), W353(67,73)...prostě mě to baví.

Uživatelský avatar
Trunda
Site Admin
Příspěvky: 17052
Registrován: pon lis 12, 2007 9:33
Bydliště: Morava

Re: Nasazení manžety na brzdový pístek

Příspěvek od Trunda » sob bře 19, 2016 21:42

Ano, zhřešil jsem... stále se učím a dělám chyby, abych se z nich příště poučil. Škoda že to zastínilo to, o co tu šlo ;-)
... I love K-SERIES ;-) ... 4 ... 6 cylinders.... it doesn't matter ;-)

Kupéčko - Rover 216 Coupe -> 218VVC, 1997 - Článek | Labuťka - Rover 416si Tourer, 1998 - Profil | MG ZT-T 190, 2002 - Článek | MG ZR 160, 2002 - Už je doma, ale ...
Obrázek

olson
Příspěvky: 428
Registrován: čtv dub 25, 2013 14:28
Bydliště: Lanškroun

Re: Nasazení manžety na brzdový pístek

Příspěvek od olson » ned bře 20, 2016 12:52

To je zajímavý postup. Jak bude příležitost nezapomenu odzkoušet. Naposled jsem to zkusil jak klasicky, tak i tou metodou podle Jendy a musím říct, že podstatně snazší a i spolehlivější (správnost nasazení lemu manžety v drážce třmenu lze zkontrolovat zevnitř před vložením pístku) je metoda a la Jenda. Jinak lze mazat jak brzdovkou, tak i speciálními mazivy k tomu určenými. V RAVE je to přímo uváděno. Co jsem četl v údajích dostupných k Plastilube, tak tomu taky vyhovuje.
ROVER 75CDT, r.v. 2001, zelená HEW
ROVER 620SDi, r.v. 1995, šedý
ROVER 620SDi, r.v. 1998, zelený
ROVER 620SDi, r.v. 1997, modrý
OLTCIT CLUB 11R

Uživatelský avatar
Trunda
Site Admin
Příspěvky: 17052
Registrován: pon lis 12, 2007 9:33
Bydliště: Morava

Re: Nasazení manžety na brzdový pístek

Příspěvek od Trunda » ned bře 20, 2016 20:24

Díky za věcnou připomínku. Příště si dám bacha ;-) Nakonec on se ten olej setřel tím, jak se ta manžeta posouvala po pístu, takže na něm zbyl jen nějaký film. Tak to snad žádné fatální drama nebude. Holt, měl jsem zatmění... hlavně že jsem si pro zábavu to nasazování manžety zopakoval dvakrát :-D
